Датчик-газоанализатор оптический стационарный ДАК-CH4-029 (метан (CH4)) с БПС-21М невзрывозащищенного типа
Официальный дилер.
Датчики-газоанализаторы ДАК-СН4-029 (метан (СН4)) предназначены для непрерывного автоматического измерения концентраций метана (СН4) в воздухе рабочей зоны помещений и открытых пространств.
Область применения ДАК-СН4-029 (метан (СН4)):
Контроль воздуха рабочей зоны помещений и открытых площадок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности, а также работа в составе систем контроля атмосферы опасных производственных объектов, контроль довзрывоопасных концентраций паров горючих жидкостей в парогазовых АС, создаваемых по РМГ 60-2003 (модификации ИБЯЛ. 418414.071-26,..,-38), системы контроля технологических процессов (модификации ИБЯЛ. 418414.071-06, -07).
Отличительные особенности датчика газоанализатора ДАК-М:
- наличие сертификатов на метан, ацетон, топливо дизельное, толуол, этилен, бензол, метанол, пентан, этан, бутан, гексан, этанол, бензины, пропан, октан, топливо для реактивных двигателей, керосин, нефть;
- временя работы газоанализаторов без корректировки показаний по ПГС- ГСО - 12 месяцев;
- возможность выбора измеряемого компонента или суммы компонентов ( устанавливается в меню потребителем);
- метрология по метану или пропану, в не зависимости от контролируемого вещества;
- обслуживаемая оптика;
- сменный сенсор;
- возможность шлейфового соединения с использованием RS485 (для вида взрывозащиты «оболочка»);
- выбор вида взрывозащиты «оболочка» или «искробезопасная цепь»;
- наличие модификаций для работы при низких температурах до -60 и для работы при высоких до +80;
- наличие «сухих контактов» реле позволяет использовать прибор автономно, без применения вторичных блоков;
- наличие реле «Отказ» позволяет дистанционно контролировать работоспособность прибора;
- наличие цифровой индикации;
- наличие световой сигнализации при срабатывании пороговых значений;
- возможность установки пороговых значений «ПОРОГ1» и «ПОРОГ2» на всем диапазоне измерения;
- повышенная устойчивость к воздействию неопределяемых компонентов;
- защита от несанкционированного доступа (использование магнитного стикера);
- эксплуатация, обслуживание, настройка прибора производится без использования дополнительного оборудования.

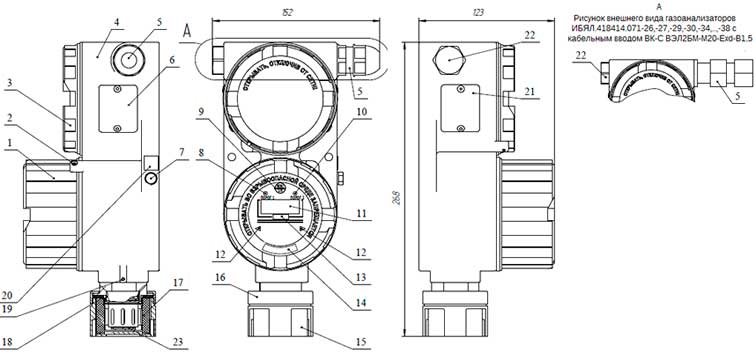

Внешний вид газоанализатора ДАК-CH4-029
1 - нижняя крышка
2 - стопорный винт, место пломбирования
3 - крышка для доступа к подключению кабеля
4 - корпус
5 - кабельный ввод (RITAL M20x1,5 для газоанализаторов ДАК-CH4-032 или ВК-С-ВЭЛ2Б-М20-Exd-В1,5 для газоанализаторов ДАК-CH4-029 (смотрите вид А))
6 - фирменная бейдж на заклепках
7 - болт заземления М6
8 - индикатор единичный "ПОРОГ1"
9 - кнопка управления "MENU/OK"
10 - индикатор единичный "ПОРОГ2"
11 -цифровой индикатор
12 - кнопки управления "<", ">"
13 - единица физической величины: % НКПР
14 - маркировка взрывозащиты
15 - защитный колпачок
16 - гайка прижимная
17 - фильтр
18 - прокладка
19 - стопорный винт для крепления инфракрасного датчика
20 - знак, по ГОСТ 12.2.091-2012, рабочего заземления для газоанализаторов ДАК-CH4-032 или защитного заземления для остальных исполнений газоанализаторов
21 - шильдик с параметрами взрывозащиты на заклепках
22 - заглушка
23 - отражатель ИК-датчика
Мы предлагаем для поставки . Датчик-газоанализатор оптический стационарный ДАК-CH4-029 (метан (CH4)) с БПС-21М невзрывозащищенного типа, артикул 320725 по цене 125 000 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Технические характеристики
| Обозначение | Условное наименование | Маркировка взрывозащиты | Единица физической величины | Поверочный компонент | Диапазон измерений по поверочному компоненту | Пределы основной абсолютной погрешности по поверочному компоненту, Dд | Диапазон температур окружающей среды, °С |
|---|---|---|---|---|---|---|---|
| ИБЯЛ.418414.071-23 | ДАК-СО2-023 | 1Exd[ib]IIBT4X | объемная доля, % | диоксид углерода | 0 – 4 * | ± (0,2+0,05xСвх) | -40...+80 |
| 0 – 10 * | ± 0,5 | ||||||
| 0 – 20 * | ± 1,0 | ||||||
| -24 | ДАК-СН4-024 | % НКПР | метан | 0 – 100 | ± (2,5+0,05xСвх) | ||
| -25 | ДАК-summCH-025 | % НКПР | пропан | 0 – 100 | ± (2,5+0,05xСвх) | -40...+60 | |
| -26 | ДАК-СО2-026 | 1ExdIIBT4 | объемная доля, % | диоксид углерода | 0 – 4 * | ± (0,2+0,05xСвх) | от минус 40 до плюс 80 |
| 0 – 10 * | ± 0,5 | ||||||
| 0 – 20 * | ± 1,0 | ||||||
| -27 | ДАК-СН4-027 | % НКПР | метан | 0 – 100 | ± (2,5+0,05xСвх) | ||
| -28 | ДАК-summCH-028 | % НКПР | пропан | 0 – 100 | ± (2,5+0,05xСвх) | -40...+60 | |
| -29 | ДАК-СН4-029 | % НКПР | метан | 0 – 100 | ± (2,5+0,05xСвх) | -60...+60 | |
| -30 | ДАК-summCH-030 | % НКПР | пропан | 0 – 100 | ± (2,5+0,05xСвх) | ||
| -31 | ДАК-СО2-031 | 1Exd[ib]IIСT4X | объемная доля, % | диоксид углерода | 0 – 4 * | ± (0,2+0,05xСвх) | -40...+80 |
| 0 – 10 * | ± 0,5 | ||||||
| 0 – 20 * | ± 1,0 | ||||||
| -32 | ДАК-СН4-032 | % НКПР | метан | 0 – 100 | ± (2,5+0,05xСвх) | ||
| -33 | ДАК-summCH-033 | % НКПР | пропан | 0 – 100 | ± (2,5+0,05xСвх) | -40...+60 |
- Условное групповое наименование газоанализаторов:
- ДАК-СО2 – для газоанализаторов ДАК-СО2-023, ДАК-СО2-026; ДАК-СО2-031
- ДАК-СН4 – для газоанализаторов ДАК СН4-024, ДАК-СН4-027, ДАК-СН4-029; ДАК-СН4-032
- ДАК-summCH – для газоанализаторов ДАК-summCH-025, ДАК-SCH-028, ДАК-summCH-030; ДАК-summCH-033.
- Свх – содержание определяемого компонента.
- * Диапазон измерений газоанализаторов ДАК-СО2 определяется при заказе
- Электрическое питание газоанализаторов осуществляется от источника напряжения постоянного тока с выходным напряжением, В от 11 до 30.
- Потребляемая газоанализаторами мощность, Вт, не более:
- для газоанализаторов ИБЯЛ.418414.071 –23 … -25 3,0;
- для газоанализаторов ИБЯЛ.418414.071 –26 … -28 5,0;
- для газоанализаторов ИБЯЛ.418414.071 –29, -30 6,0;
- для газоанализаторов ИБЯЛ.418414.071–31 … -33 2,5.
- Габаритные размеры газоанализаторов, мм, не более:
- длина – 200; ширина – 130; высота – 300.
- (высота газоанализаторов дана без учета высоты пробоотборного колпачка).
- Газоанализаторы имеют выходной сигнал постоянного тока (4-20) мА по ГОСТ 26.011-80.
- Выходной сигнал постоянного тока газоанализаторов гальванически изолирован от цепей питания газоанализаторов.
- Сопротивление нагрузки - не более 300 Ом.
- Параметры контактов реле ПОРОГ1, ПОРОГ2, ОТКАЗ:
- для напряжения постоянного тока:
- допустимое значение напряжения на разомкнутых контактах – не более 30 В;
- допустимое значение тока через замкнутые контакты – не более 1,0 А;
- для напряжения переменного тока:
- допустимое значение напряжения на разомкнутых контактах (действующее значение) – не более 250 В;
- допустимое значение тока через замкнутые контакты – не более 1,0 А.
- для напряжения постоянного тока:
- Газоанализаторы ДАК-summСН, ДАК-СН4 соответствуют требованиям к долговременной стабильности по ГОСТ Р 52350.29.1 – 2010
Комплект поставки
- Датчик-газоанализатор ДАК-сн4-029 (метан (СН4)).
- Комплект ЗИП.
- Эксплуатационная документация.
По отдельному договору поставляются:
- баллоны с ГСО-ПГС;
- стилус ИБЯЛ.301146.006 (для проведения корректировки нулевых показаний и чувствительности).
- вентиль точной регулировки ИБЯЛ.306577.002 (из латуни);
- индикатор расхода ИБЯЛ.418622.003-04;
- кабельный ввод RITTAL М20х1,5 для газоанализаторов ИБЯЛ.418414.071-23 ... -25, -31 ... –33;
- кабельный ввод ВК-С-ВЭЛ2Б-М20-Exd-В1,5 для газоанализаторов ИБЯЛ.418414.071-26 ... –30;
- сменный фильтр ИБЯЛ.715141.089;
- ветрозащитный колпачок ИБЯЛ.713331.066;
- диск с сервисным ПО ИБЯЛ.431214.387.
Для обеспечения принудительного отбора пробы необходимо заказать:
- колпачок ИБЯЛ.305131.050 - 1 шт.;
- ниппель ИБЯЛ.713351.047 - 1 шт.;
- ниппель ИБЯЛ.714351.021 - 1 шт.;
- прокладку ИБЯЛ.754152.343 - 2 шт.;
- гайку накидную ИБЯЛ.758421.006-04 - 2 шт.
По отдельному договору поставляется:
- ИК датчик МИЛ-82 ИБЯЛ.418414.111 для газоанализаторов ИБЯЛ.418414.071-23, -26, -31;
- ИК датчик МИЛ-82 ИБЯЛ.418414.111-01 для газоанализаторов ИБЯЛ.418414.071-24, -27, -29,-32;
- ИК датчик МИЛ-82 ИБЯЛ.418414.111-03 для газоанализаторов ИБЯЛ.418414.071-25, -28, -30, -33;
- плата индикации связи и управления ИБЯЛ.687243.620;
- плата реле ИБЯЛ.687243.621;
- плата коммутации ИБЯЛ.687243.624.
