Описание универсального тестера Порт:

КБ Связь Порт - тестер ADSL, VDSL2, LAN предназначен для диагностики и быстрой оценки качества подключения канала широкополосного доступа с применением технологии семейства семейства ADSL, VDSL2 и для определения технического состояния и схемы разводки медного кабеля типов UTP, FTP, поиска неисправностей с определением расстояния до повреждения пожильно.

Функциональные особенности универсального тестера Порт:

Тестер «Порт» включает в себя основные функции:



• WiFi-Тестер,


• LAN-тестер,


• Определение нарушения повива (Расщепление пар),


• Определение активного оборудования,


• Измеритель первичных параметров U, R, C,


• Генератор 1кГц,


• Фонарь светодиодный.

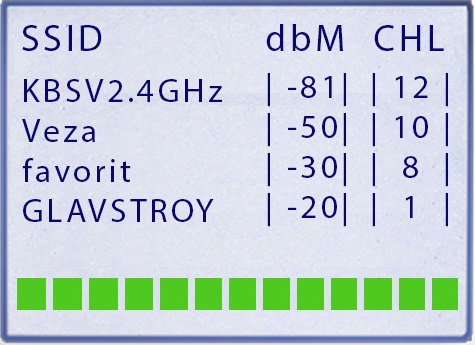

  WiFi-Тестер:
  Wifi тестер предназначен для поиска неисправностей в беспроводных сетях, а так же обнаружения «мертвых» зон.

• Название сети,
• Мощность сигнала,
• Номер канала.

При дитализации выбранной сети тестер выводит на дисплей следующую информацию:

• Мощность сигнала,
• Номер канала работы сетевого оборудования,
• Тип шифрования,
• Состояние протокола WPS).

Тестер имеет функцию определения mac адресов точек доступа в радиусе действия тестера.

PING-Тест:
Функция ping-теста имеет возможность опрашивать хосты (узлы), как по IP адресу, так и по имени сервера, благодаря расширенной настройке сетевых параметров.

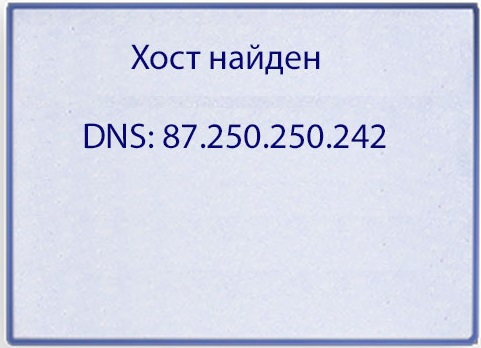

Определение хоста:
Функция определения хоста имеет возможность опрашивать доменные имена, а в ответ получать IP адреса DNS хостов.

DHCP-Тест:

поиск DHCP сервера в локальных и беспроводных сетях.

LAN-Тестер:



• Определение и прорисовка карты проводов (определение правильности обжимки проводов).
• Определение типа неисправности КЗ, Обрыв - пожильно.
• Определение расстояния до обрыва в кабелях FTP, UTP - пожильно.
• Определение нарушения повива (Расщепление пар)
• Входы LAN разъемов защищены от избыточных токов и напряжений в жилах тестируемого кабеля.

Рис. 1 кабель не «обжат» разъемом или оборван (все жилы 8шт оборваны)




Рис. 2 кабель «обжат» не правильно, не правильно подсоединены все жилы.

Рис. 3 комбинированная неисправность:

• жила 1, 2 и 3 закорочены между собой,
• жилы 4 и 5 имеют обрыв на 90 м.,
• жилы 6, 7 и 8 обжаты неправильно.

Пример индикации теста повива:

• Рис. 4 нарушение повива во 2 и 3 паре.

Измеритель первичных параметров U, R, C:



• Измерение постоянного напряжения: ±350В.
• Измерение переменного напряжения: 0…300В.
• Измерение сопротивления: 0…100МОм.
• Измерение электрической емкости: 0…5 мкФ.

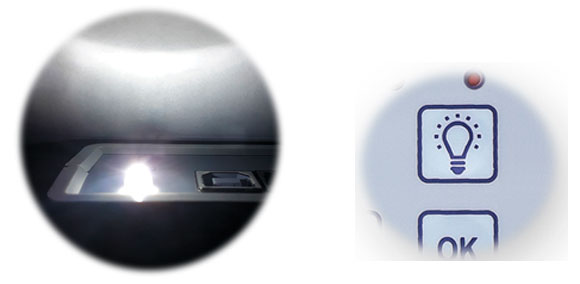

• Для удобства специалистов, проводящих работы в плохо освещенных помещениях в тестер встроен светодиодный фонарь.

• Генератор 1кГц: определение «своего» кабеля в пучке чужих контактным способом, (при помощи комплектного оконечника-заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит).

Опции

• Связь с компьютером через USB-интерфейс.
• Тип разъема FC.

Технические характеристики тестера Порт:

Параметр	Значение
Модель	Порт
Длина волны	850/1300/1310/1490/1550/1625 нм
Диапазон длин волн принимаемого сигнала	700-1700нм
Диапазон мощности входного сигнала	+16 -60 дБм
Погрешность	±0,25дБ
Выходная мощность	10 мВт
Рабочее расстояние	до 10 км
Тип разъема	универсальный со сменными насадками SC, FC, ST.
Максимальное количество отчетов в памяти	30
Дисплей	Графический ЖК индикатор с подсветкой
Температура эксплуатации	от 20 °C до +60 °C
Питание	от батареек или аккумуляторов типа АА (6 шт.) от сети переменного тока 220 В
Габариты, мм	125 х 170 х 40 мм
Вес, кг	0,3 кг
