Амперметр и вольтметр переменного тока ЩП02.01П
Описание амперметра, вольтметра переменного тока ЩП02.01П
Цифровые малогабаритные приборы ЩП02.01П предназначены для измерения и преобразования действующего значения силы тока, напряжения и частоты в однофазных электрических сетях и других цепях переменного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений через последовательный цифровой интерфейс RS485.
Приборы являются одноканальными однопредельными и имеют исполнения по габаритным размерам, диапазонам измерений, диапазонам показаний, напряжению питания, наличию интерфейса, дискретным и аналоговым выходам, цвету индикаторов, классу точности, специсполнению.
Однофазные приборы могут применяться в трехфазных электрических сетях для измерения и преобразования параметров одной фазы. Приборы применяются в энергетике и других областях промышленности для контроля электрических параметров.
Преимущества:
- Уникальные габаритные размеры: ЩП01П - 96x24x90 мм
- Класс точности: 0,2 или 0,5
- Большой размер индикаторов: ЩП01П - 9,9 мм
- Возможность обмена информацией по интерфейсу RS485, наличие выходных аналоговых сигналов постоянного тока и дискретных выходов позволяют использовать приборы в автоматизированных системах различного назначения
- Возможность программирования диапазона показаний, уровня контролируемых значений входных сигналов (уставок), оперативного изменения яркости свечения цифровых индикаторов
- Межповерочный интервал – 10 лет
- Расширенный рабочий диапазон температур: -40 С…+50 С
Технические характеристики ЩП02.01П
| Параметр | Значения |
|---|---|
| Отображение информации | |
| Светодиодная индикация (единичные и семисегментные индикаторы) | - четырехзначный семисегментный светодиодный индикатор (для отображения значений напряжения или силы тока); - единичные светодиодные индикаторы, отображающие работу интерфейса, состояние дискретных выходов, подсвечивающие приставку к единице измерения |
| Дополнительные возможности | Подключение модулей индикации или табло по интерфейсу RS485 |
| Телеизмерение | |
| Входной сигнал | При непосредственном подключении: мВ: 100; 150; 200; 250; 500; 1000; 2000 В: 1; 2; 5; 10; 20; 50; 100; 150; 200; 250; 380; 500;750 мА: 2; 5; 10; 20; 50; 100; 200; 500; 1000; 2000 А: 1; 2 Примечание: возможно подключение приборов через трансформатор напряжения 100 В или трансформатор тока 1 А |
| Область частот измеряемых / преобразуемых сигналов | От 45 до 65 Гц (по умолчанию), От 300 до 500 Гц (опционально, при заказе) |
| Класс точности | – при измерении силы и напряжения переменного тока – 0,2 или 0,5; – при измерении частоты входного сигнала – 0,05; – при преобразовании – 0,5 |
| Максимальный диапазон показаний | От 0 до 9999 |
| Время измерения | 0,1 с |
| Время установления выходного аналогового сигнала, не более | 0,5 с |
| Пределы основной погрешности | – по току и напряжению: 0,2 %, 0,5 %; – по частоте: 0,01 Гц, 0,1 Гц; – по аналоговому выходу: 0,5 % |
| Гальваническая развязка выходных цепей, цепей питания | Есть |
| Кратковременные перегрузки по входному сигналу с кратностью (максимальное значение) | Ток: кратность: 2; число перегрузок: 10; длительность каждой перегрузки, сек.: 10; интервал между двумя перегрузками, сек.: 10 |
| Входное сопротивление при измерении напряжения переменного тока | (10,005) МОм |
| Интерфейс связи / Аналоговые выходы | |
| RS485 | Количество: 0 или 1; протокол Modbus RTU Скорость обмена по интерфейсу: 9600, 19200, 38400, 57600 бит/сек. |
| Аналоговые выходы | Количество: 0, 1, 2; Диапазоны: 0...5 мА, 4...20 мА, 0...20 мА, 0…2,5…5 мА, 4…12…20 мА, 0…10…20 мА |
| Телеуправление | |
| Дискретные выходы | Количество: 0, 1, 2; Постоянное напряжение 300 В, 100 мА или переменное напряжение 200 В, 100 мА |
| Питание | |
| Напряжение питания | - 5В - (5 0,25) В постоянного тока, - 12В - (12 0,6) В постоянного тока, - 24В - (24 1,2) В постоянного тока, - 5ВН - (5 +4/-0,5) В постоянного тока, - 12ВН - (12 +6/-3) В постоянного тока (имеется защита от неправильного подключения полярности напряжения питания), - 24ВН - (24 +12/-6) В постоянного тока (имеется защита от неправильного подключения полярности напряжения питания), Приборы ЩП02.01П обеспечивают резервирование питания для исполнений с напряжением питания (12 +6/-3) В и (24 +12/-6) В |
| Мощность потребления от цепи питания, не более | ЩП02.01П - 3,2 В·А |
| Перепрограммирование прибора (настройка) | |
| Перепрограммирование | - через программу «Конфигуратор» (интерфейс RS485) |
| Параметры перепрограммирования | - параметры индикации: обновление индикации, положение десятичной точки, выбор типа и параметров шкалы, параметры отображения; - параметры интерфейса: адрес прибора, скорость передачи, паритет, стоп-бит; - параметры измерительной части: вид измерения, калибровка входного сигнала, время измерения, значение зоны нечувствительности; - параметры дискретного выхода; - параметры аналогового выхода |
| Условия эксплуатации | |
| Рабочий диапазон температур | От -40 до +50 С |
| Степень защиты | IP50 |
| Монтаж | В щит |
| Сечение проводов | 2,5 мм2 |
| Максимальная перегрузка по входному сигналу (длительность) | 150 % (2 ч) |
| Межповерочный интервал | 10 лет |
| Гарантийный срок эксплуатации | 36 мес. |
| Средний срок службы, не менее | 20 лет |
| Средняя наработка на отказ | 200000 ч |

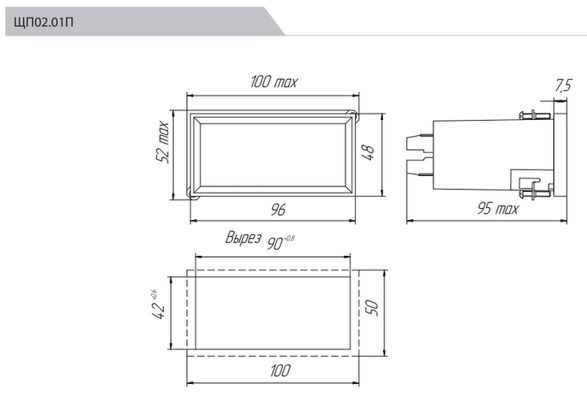

Габаритный чертеж
