Трансформаторы тока ТОП 0,66 (1000А, 1200А)
Описание трансформатора тока ТОП 0,66
Трансформаторы предназначены для передачи сигнала измерительной ин- формации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением до 0,66 кВ включительно.
Также они применяются в схемах измерения низковольтных устройств зданий и сооружений, в схемах передачи и распределения электроэнергии, в том числе внутри других изделий, а также предназначены для коммерческого учета электроэнергии.
Трансформаторы имеют два контакта вторичной обмотки, прозрачную крышку, защищающую зажимы вторичной обмотки и табличку с данными. Имеется возможность установки пломбы, исключающей доступ к зажимам вторичной обмотки и табличке с данными после монтажа.
Трансформаторы имеют климатическое исполнение «У», категорию разме- щения 3 по ГОСТ 15150 и предназначены для эксплуатации в следующих условиях:
- высота установки над уровнем моря – не более 1000 м. По согласованию с потребителем возможно изготовление трансформаторов для работы на высоте свыше 1000 м;
- верхнее значение температуры окружающего воздуха, с учетом перегрева воздуха внутри КРУ, 55 С;
- нижнее рабочее значение температуры окружающего воздуха, относительная влажность, давление воздуха – согласно ГОСТ 15543.1;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, химически активных газов и агрессивных паров в концентрациях, разрушающих ме- таллы и изоляцию (атмосфера типа II по ГОСТ 15150);
- рабочее положение трансформаторов в пространстве – любое;
- трансформаторы имеют изоляцию класса нагревостойкости «В» по ГОСТ 8865, выполненную из трудногорючего термопласта;
- трансформаторы соответствуют группе условий эксплуатации М7 по ГОСТ 30631.
Основные технические характеристики
| Параметр | Значения |
|---|---|
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,8 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота переменного тока, Гц | 50 |
Технические параметры для ТОП-0,66
| Тип транс- форматора | Номинальный первичный ток, А | Номинальная вторичная нагрузка, ВxА, вторичной обмотки при cos | Класс точности по ГОСТ 7746 | |
|---|---|---|---|---|
| 0,8(нагрузка индук- тивно - активная) | 1 | |||
| ТОП-0,66 | 1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200 | - | 1; 2; 2,5 | 0,2S; 0,5S; 0,5 |
| 1; 5; 10; 15; 20; 30; 40; 50 | 3 | - | 0,2; 0,5; 1 | |
| 5 | 0,2S; 0,5S; 0,5; 1 | |||
| 75; 80; 100; 150; 200 | 3 | 0,2 | ||
| 5 | 0,2S; 0,5S; 0,5; 1 | |||
| 10 | 1 | |||
Значения напряжения для трансформаторов тока ТОП-0,66
Номинальный вторичный ток, А | Номинальный первичный ток, А | Расчетное напряжение, В, при номинальной вторичной нагрузке, ВxА | |||||
|---|---|---|---|---|---|---|---|
| 1 | 2 | 2,5 | 3 | 5 | 10 | ||
| 1 | 1 - 150 | 29; 14* | 31; 17,5* | 32; 17,5* | 32; 19* | 36; 24* | 44 |
| 200 | 37; 19* | 38; 20* | 40; 19* | 44; 21* | 57; 25* | 57 | |
| 5 | 1 - 150 | 7; 3,5* | 6; 3,5* | 6; 3,5* | 7; 4* | 6,4; 5,5* | 9 |
| 200 | 8; 4* | 8; 4,5* | 8; 5* | 9; 5,5* | 10; 6* | 12 | |

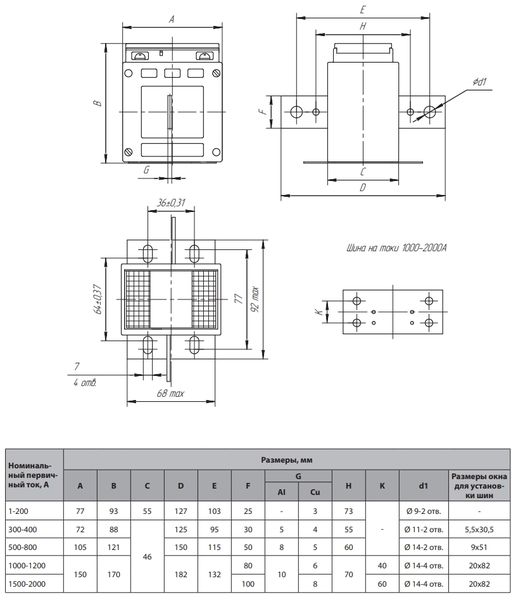

Габаритные чертежи трансформатора ТОП 0,66
Условия эксплуатации ТОП 0,66
- Температура -45…+40 С, относительная влажность 98 % при температуре +25 С (У3);
- Температура -10…+50 С, относительная влажность 98 % при температуре 35 С (Т3);
- Номинальная частота 50 Гц
